可調電流、低壓差LED恒流驅動器

特點

◆輸入30V耐壓

◆恒流轉折電壓 0.15V

◆負載電流調變率小于0.5%/V

◆溫度調整率不高于±0.35 %/℃

◆最大持續導通電流120mA

◆芯片具有過溫保護高溫下自動降電流

◆SOT23封裝具有良好的散熱

概述

R120-C是一款適用于燈帶、燈條和燈板等應用的中低壓照明恒流驅動器，具有良好的抗沖擊能力和高可靠性。LED電流由連接CS腳與GND腳的電阻RCS設定，恒流精度高，一致性好，LED電流也可以使用PWM調光控制。適用于3-30V恒壓電源供電，不需要額外組件，系統結構簡單，外圍元件極少，方案成本低。

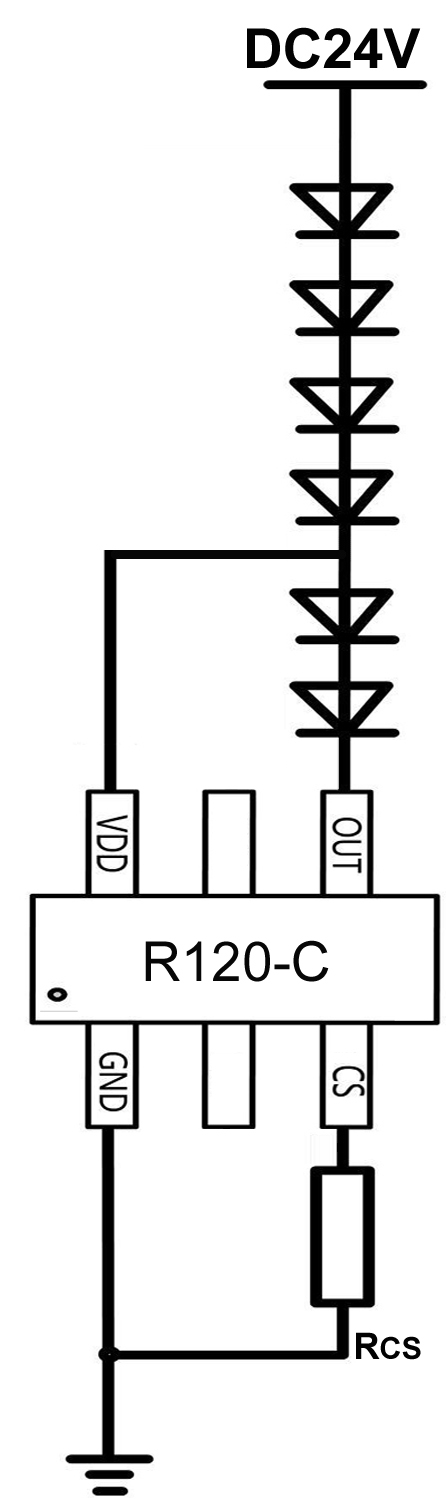

原理圖
